Cara Konfigurasi Menghubungkan 3 Router (Static) di Cisco Packet Tracer

Cara menghubungkan 3 Router static, dengan 2 Switch, 4 PC dan 1 Server di cisco packet tracer yang mungkin masih banyak yang belum mengerti bagaimana cara membangun sebuah jaringan komputer dengan 3 router. Langsung saja, pastikan anda sudah memiliki dan menginstall Download dan install Cisco Packet Tracer diperangkat komputer Anda.


A. Merancang Komponen

Buka project baru, kita akan membuat skema jaringan. Maka dari itu silahkan buat dan rancang jaringan terlebih dahulu, anda bisa mengikuti gambar dibawah ini agar lebih mudah untuk mengikuti study kasus kali ini.

Cara Konfigurasi Menghubungkan 3 Router (Static) di Cisco Packet Tracer

Keterangan :

3 Router

2 Switch

1 Server

4 PC

Kabel yang digunakan untuk menghubungkan antara router adalah jenis kabel Cross.

Sedangkan untuk mengubungkan dari router ke perangkat lain/switch adalah jenis kabel Straight.

Seluruh komponenen masih dalam keadaan default atau belum diberikan IP Address.


B. Konfigurasi IP Address Pada ke-3 Router

Router 0 - Klik dua kali Router 0 > pilih tab Config > Ethernet0/0 lalu isi kolom Ip Address : 128.88.72.1 dan Subnetmask : 255.255.0.0 Centang On pada Port Status. Lihat gambar berikut.

Cara Konfigurasi Menghubungkan 3 Router (Static) di Cisco Packet Tracer

Berikutnya pada Ethernet0/1 berikan Ip Addres : 199.88.12.20 dan Sabnetmask : 255.255.255.0 jangan lupa Centang On pada Port Status. Lihat gambar berikut.

Cara Konfigurasi Menghubungkan 3 Router (Static) di Cisco Packet Tracer

Lakukan hal yang sama pada Router 1 dan Router 2 dengan IP Address & Subnetmask sebagai berikut :


Router 1

Ethernet 0/1 = IP Address : 128.88.72.2 dan Subnetmask : 255.255.0.0

Ethernet 1/0 = IP Address : 221.12.88.1 dan Subnetmask : 255.255.255.0

Router 2

Ethernet 0/1 = IP Address : 221.12.88.2 dan Subnetmask : 255.255.255.0

Ethernet 1/0 = IP Address : 111.12.88.1 dan Subnetmask : 255.0.0.0


C. Konfigurasi IP Pada PC dan Server

Selanjutnya silahkan berikan IP pada Server dan ke-4 PC dengan cara :

PC 0 - Klik dua kali PC 0 > pada tab Desktop > pilih IP Configuration > Static lalu isi pada kolom Ip, Subnet dan Gateway sebagai berikut :

IP Address : 199.88.12.2

Subnetmask : 255.255.255.0

Gateway : 199.88.12.20

Lihat gambar berikut.

Cara Konfigurasi Menghubungkan 3 Router (Static) di Cisco Packet Tracer

Lakukan cara yang sama untuk memberikan IP Konfigurasi pada Server, PC 1, PC 2 dan PC 3 dengan ketentuan sebagai berikut :


Server

IP Address : 199.88.12.1

Subnetmask : 255.255.255.0

Gateway : 199.88.12.20

PC 1

IP Address : 199.88.12.3

Subnetmask : 255.255.255.0

Gateway : 199.88.12.20

PC 2

IP Address : 111.12.88.2

Subnetmask : 255.0.0.0

Gateway : 111.12.88.1

PC 3

IP Address : 111.12.88.3

Subnetmask : 255.0.0.0

Gateway : 111.12.88.1


D. Static Routing Pada Router

Langkah terakhir ialah memberikan Ip Static Routing pada ke-3 (tiga) router. Static Route adalah sebuah router yang memiliki tabel routing statis yang di setting secara manual oleh para administrator jaringan. Supaya router terhubung dapat meneruskan data dati satu jaingan ke jaringan lainnya maka kita harus melakukan static routing. Ikuti langkah berikut.


Router 0 Klik dua kali Router 0 > pada tab Config > pilih Static > lalu isi kolom pada Static Routes sebagai berikut.

Network : 221.12.88.0

Mask : 255.255.255.0

Next Hop : 128.88.72.2

Jika sudah, klik Add

Lihat gambar berikut.

Cara Konfigurasi Menghubungkan 3 Router (Static) di Cisco Packet Tracer

Yang kedua, tambahkan IP lagi pada kolom yang sama sebagai berikut.

Network : 111.0.0.0

Mask : 255.0.0.0

Next Hop : 221.12.88.2

Lihat gambar berikut.

Cara Konfigurasi Menghubungkan 3 Router (Static) di Cisco Packet Tracer

Lakukan hal yang sama pada Router 1, dan Router 2 dengan ketentuan IP sebagai berikut.


Router 1

Pertama :


Network : 111.0.0.0

Mask : 255.0.0.0

Next Hop : 221.12.88.2

Cara Konfigurasi Menghubungkan 3 Router (Static) di Cisco Packet Tracer

Kedua :

Network : 199.88.12.0

Mask : 255.255.255.0

Next Hop : 128.88.72.1

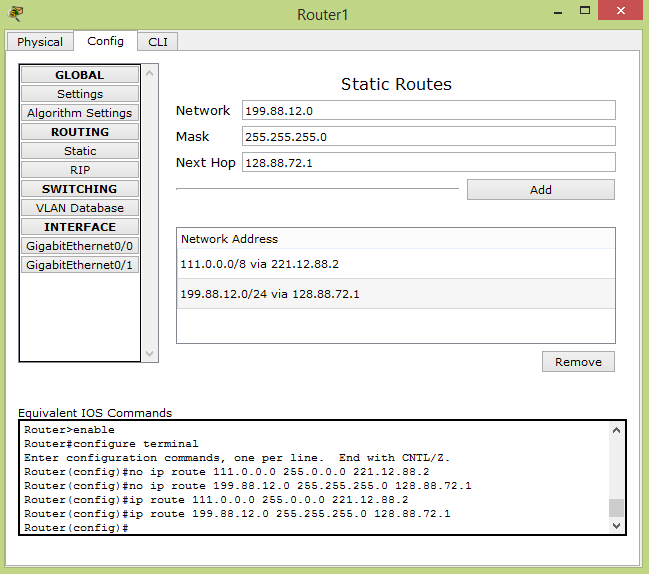

Cara Konfigurasi Menghubungkan 3 Router (Static) di Cisco Packet Tracer

Router 2

Pertama :

Network : 128.88.0.0

Mask : 255.255.0.0

Next Hop : 221.12.88.1

Cara Konfigurasi Menghubungkan 3 Router (Static) di Cisco Packet Tracer

Network : 199.88.12.0

Mask : 255.255.255.0

Next Hop : 128.88.72.1

Cara Konfigurasi Menghubungkan 3 Router (Static) di Cisco Packet Tracer

Tes Koneksi (Test Ping) Dengan Command Prompt

Jika sudah sampai sini, maka saatnya anda tes koneksi (Test Ping) bisa anda lakukan dengan banyak cara salah satunya yang saya akan coba melakukan tes ping melalui CMD (Command Prompt).

Test Ping PC 3 ke Server

Klik dua kali PC 3 pada tab Desktop pilih Command Prompt

Ketik "ping<spasi>192.88.12.1". (Ip tersebut merupakan IP Server)

Cara Konfigurasi Menghubungkan 3 Router (Static) di Cisco Packet Tracer

Jika berhasil, maka akan seperti gambar diatas.
